DMM-serie Droge plug metalen omhulsel foto-elektrische waterdichte connector
Droog de stekker en verwijder de waterdichte connector
Contacten en isolatoren zijn ingebed en geïntegreerd
Isolatoren en 0-ringen zijn samen met de schaal gemonteerd voor eenvoudige vervanging
De doppen zijn verkrijgbaar met schroefdraad- en flensmontage
13 schaalmodellen, meerdere contactopstellingen en maximaal 203 contacten
Beschrijving
Beschrijving
-
Droge-mate waterdichte connector, ontworpen voor veilige aansluiting en ontkoppeling zonder binnendringend vocht
-
Geïntegreerde constructie met ingebouwde contacten en isolatoren voor verbeterde betrouwbaarheid
-
Isolatoren en O-ringen zijn vooraf-gemonteerd met de schaal voor gemakkelijk onderhoud en vervanging
-
De mofopties omvatten zowel schroefdraad- als flensmontagetypes
-
Verkrijgbaar in 13 schaalgroottes met meerdere contactconfiguraties, die maximaal 203 contacten ondersteunen
-
In staat om te zendenelektrische signalen, optische signalen, Enhybride elektro-optische signalen
-
De ingetoetste uitlijningsstructuur voorkomt verkeerde uitlijning en onjuiste paring
-
Bestand tegen hoge druk tot140 MPa
-
Diverse schaalmaterialen en kabelaansluitmethoden op aanvraag leverbaar
Toepassingen
- Offshore boorplatforms
- Onderwatersystemen voor de marine
- Navelstrengcommunicatie en stroomverbindingen
Naamgevingsregels voor waterdichte connectoren uit de DMM-serie
Technische parameter
-
Druk weerstand: Tot 140 MPa (varieert afhankelijk van schaalmateriaal)
-
Mechanische duurzaamheid: 1000 paringscycli (O--ring geschikt voor 100 cycli)
-
Trillingsbestendigheid: 10 Hz tot 500 Hz sinusgolf, versnelling tot 10 g
-
Schokbestendigheid: 11 ms halve-sinusgolf, versnelling tot 50 g
-
Bedrijfstemperatuurbereik: -40 graden tot +85 graden
-
Bestand tegen zoutsproei: 100 uur
Nominale drukweerstand
De DMM-seriebiedt optionele titaniumlegeringen of materialen met een hogere-sterkte voor de connectorbehuizing, waarmee een drukweerstandsgraad van maximaal wordt bereikt140 MPa. Ter referentie: de standaard316L roestvrijstalen schaalheeft drukweerstandswaarden zoals gespecificeerd in de onderstaande tabel.
|
Shell-specificaties |
Geen PBOF |
PBOF |
|
D |
110 MPa |
GEEN |
|
E |
110 MPa |
GEEN |
|
G |
110 MPa |
20 MPa |
|
K |
80 MPa |
20 MPa |
|
L |
80 MPa |
20 MPa |
|
M |
80 MPa |
20 MPa |
|
O |
70 MPa |
20 MPa |
|
P |
70 MPa |
14 MPa |
|
Q |
45 MPa |
14 MPa |
|
R |
45 MPa |
14 MPa |
|
T |
45 MPa |
GEEN |
|
V |
45 MPa |
GEEN |
|
X |
45 MPa |
GEEN |
Materiaal
- Stekkerdoos:316L roestvrij staal (optionele titaniumlegering)
- Stekkerbehuizing:316L roestvrij staal (optionele titaniumlegering)
- Isolator:versterkt moleculair materiaal
- Contact:goud-vergulde koperlegering
- Vergrendeldop:316L roestvrij staal (optionele koperlegering)
- O--ring:nitril rubber
Locatiesleutel
Om de paringsnauwkeurigheid en uitlijning te verbeteren, is deConnectoren uit de DMM-seriezijn ontworpen metdubbele locatiesleutels.
- Deprimaire sleutelligt vast bij12 uur positie.
- Desecundaire sleutelbevindt zich op eenHoek van 135 gradenstandaard ten opzichte van de primaire sleutel.
- Aangepaste sleutelopties zijn beschikbaar op90 graden, 120 graden, 150 graden of 170 graden, afhankelijk van specifieke toepassingsvereisten.
DMM BCR Afmetingen montagepinbus met schroefdraad
|
Behuizing NR. |
Een montagedraad |
B ф(mm) |
C Sleutelmaat |
Doorgangsgatdiameter ф |
Installatiekoppel NM |
|
D |
3/8-24 UNF-2A |
19.1 |
15.8 |
9.5 |
3.4-4 |
|
E |
1/2-20 UNF-2A |
22.1 |
19.1 |
12.7 |
5.7-6.2 |
|
G |
5/8-24 UNEF-2A |
25.4 |
22.1 |
15.9 |
7.4-9.6 |
|
K |
3/4-20 UNEF-2A |
28.5 |
25.4 |
19.1 |
8.5-11.3 |
|
L |
7/8-20 UNEF-2A |
31.8 |
28.6 |
22.2 |
10.2-12.4 |
|
M |
1-20 UNEF-2A |
34.8 |
31.8 |
25.4 |
13.6-17 |
|
O |
11/8-16 VN-2A |
41.2 |
38.1 |
28.6 |
14.7-18.1 |
|
P |
11/4-16 VN-2A |
44.5 |
41.2 |
31.8 |
15.8-19.2 |
|
Q |
13/8-16 VN-2A |
47.5 |
44.5 |
34.9 |
17-20.3 |
|
R |
11/2-16 VN-2A |
50.8 |
47.5 |
38.1 |
19.2-24.9 |
|
T |
2-16 VN-2A |
63.5 |
60.2 |
50.8 |
23.7-28.3 |
|
U |
2 1/4-16 VN -2A |
69.9 |
66.8 |
57.2 |
24.9-29.4 |
|
X |
2 3/4-16 VN-2A |
88.9 |
80.3 |
69.9 |
27.1-31.6 |
DMM FCR Flensmontage Pin Socket Afmetingen
|
Behuizing NR. |
A ф(mm) |
B Vierkant formaat |
C Grootte van montagegat |
D ф(mm) |
Boordiam. |
Afschuining diam. |
Spiegel diam. |
|
D |
19.1 |
22.1 |
8.5 |
9.5 |
9.5 |
10.8 |
30 |
|
E |
22.1 |
25.4 |
9.8 |
12.7 |
12.7 |
14 |
34.8 |
|
G |
25.4 |
28.5 |
11.5 |
17.4 |
17.5 |
18.5 |
39.6 |
|
K |
28.5 |
31.8 |
13 |
19 |
19.1 |
20.3 |
44.5 |
|
L |
31.8 |
34.8 |
14.3 |
22.2 |
22.2 |
23.3 |
47.5 |
|
M |
34.8 |
38.1 |
15.1 |
25.4 |
25.4 |
26.4 |
53.9 |
|
O |
41.2 |
44.5 |
18.4 |
28.5 |
28.6 |
29.9 |
62 |
|
P |
44.5 |
47.5 |
19.7 |
31.7 |
31.8 |
32.8 |
66.6 |
|
Q |
47.5 |
50.8 |
21.1 |
34.9 |
34.9 |
36.2 |
73.4 |
|
R |
50.8 |
53.9 |
22.5 |
38.1 |
38.1 |
39.1 |
76.2 |
|
T |
63.5 |
66.6 |
26.5 |
50.8 |
50.8 |
52.1 |
95.3 |
|
U |
69.9 |
72.9 |
28.3 |
57.1 |
63.5 |
58.2 |
101.6 |
|
X |
88.9 |
92 |
37.3 |
69.8 |
69.9 |
71.1 |
128.5 |
Afmetingen DMM CCP vrouwelijke stekker
|
Behuizing NR. |
D |
E |
G |
K |
L |
M |
O |
O |
Q |
R |
T |
U |
X |
|
EEN ф(mm) |
19.1 |
22.1 |
25.4 |
28.5 |
31.8 |
34.8 |
41.2 |
44.5 |
47.5 |
50.8 |
63.5 |
69.9 |
88.9 |
Afmetingen DMM CCR PBOF olie-gevulde plug
|
Behuizing NR. |
EEN(mm) |
B(mm) |
C(mm) |
|
G |
25.4 |
12.7 |
15.8 |
|
K |
28.5 |
12.7 |
15.8 |
|
L |
31.8 |
14.2 |
19.1 |
|
M |
34.8 |
14.2 |
19.1 |
|
O |
41.2 |
23.9 |
28.5 |
|
P |
44.5 |
23.9 |
28.5 |
|
Q |
47.5 |
26.9 |
31.8 |
|
R |
50.8 |
26.9 |
31.8 |
DMM CCP PBOF Olie-gevulde plugafmetingen
DMM CCP RA PBOF Afmetingen van de haakse oliegevulde plug
|
Huisnummer |
EEN(mm) |
B(mm) |
C(mm) |
D(mm) |
Moerkoppel (NM) |
Aanvr. pijp binnendiam. |
|
G |
25.4 |
12.7 |
15.8 |
55.9 |
4.5-5.7 |
12.7 |
|
K |
28.5 |
12.7 |
15.8 |
55.9 |
4.5-6.8 |
12.7 |
|
L |
31.8 |
14.2 |
19.1 |
60.2 |
5.7-7.9 |
16 |
|
M |
34.8 |
14.2 |
19.1 |
60.2 |
7.4-10.7 |
16 |
|
O |
41.2 |
23.9 |
28.5 |
76.2 |
8.5-11.9 |
25.4 |
|
P |
44.5 |
23.9 |
28.5 |
76.2 |
9-12.4 |
25.4 |
|
Q |
47.5 |
26.9 |
31.8 |
81.3 |
9.6-13 |
28.7 |
|
R |
50.8 |
26.9 |
31.8 |
81.3 |
10.2-13.6 |
28.7 |
|
Huisnummer |
EEN ф(mm) |
B ф(mm) |
|
D |
19.1 |
20.6 |
|
E |
22.1 |
23.6 |
|
G |
25.4 |
26.9 |
|
K |
28.5 |
30.5 |
|
L |
31.8 |
33.3 |
|
M |
34.8 |
36.6 |
|
O |
41.2 |
42.7 |
|
P |
44.5 |
46 |
|
Q |
47.5 |
49.3 |
|
R |
50.8 |
53.9 |
|
T |
63.5 |
66.6 |
|
U |
69.9 |
72.9 |
|
X |
88.9 |
92 |
DMM elektrische connector elektrische parameters
- Nominale spanning: 600 VDC
- Nominale stroom:<23A (depending on contact size and cable specifications)
- Isolatieweerstand:>1000 MΩ (200 MΩ na testen op hoge- spanning, hoge- temperatuur en vochtigheid)
- Contactweerstand:<10mΩ
- Diëlektrisch bestand tegen spanning: 1000VAC
Standaard stroommeter
|
Contactspecificaties |
Diameter (mm) |
Contactweerstand (mQ) |
Nominale stroom (A) |
Draadmaat AWG |
|
22# |
Ф0.76 |
Kleiner dan of gelijk aan 12 |
5 |
20 |
|
20# |
Ф1.00 |
Kleiner dan of gelijk aan 5 |
7.5 |
18 |
|
16# |
Ф1.60 |
Kleiner dan of gelijk aan 2,5 |
13 |
16 |
|
14# |
Ф1.98 |
Kleiner dan of gelijk aan 2,0 |
20 |
12 |
|
10# |
Ф3.15 |
Kleiner dan of gelijk aan 1,0 |
40 |
8 |

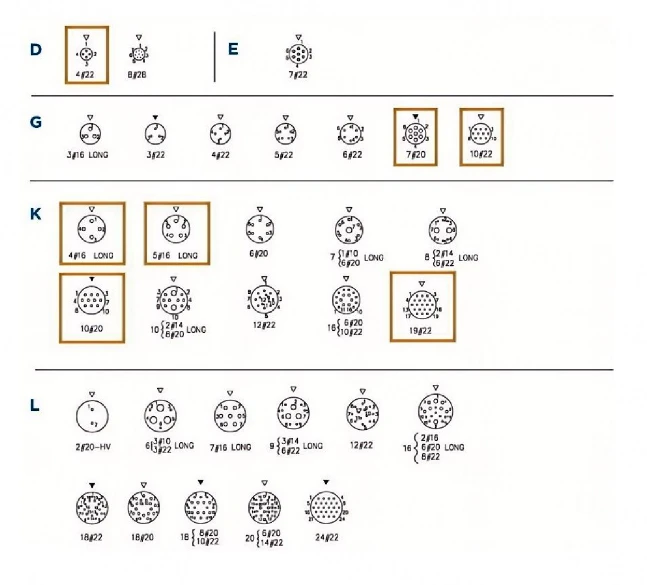

Elektrische connectorcontactopstelling
DMM optische connector Technische parameters
- Invoegverlies: minder dan of gelijk aan 1,0 dB
- Nominale spanning: 600 VDC
- Nominale stroom:<23A (depending on contact size and cable specifications)
- Insulation resistance: >1000MΩ (200MΩ na weerstand tegen spanning, hoge temperaturen en vochtige hitte)
- Contactweerstand:<10mΩ
- Diëlektrisch bestand tegen spanning: 1000VAC
Contactregeling
Waarom voor ons kiezen
• Betrouwbaarheid - Gericht ontwerp
Onze waterdichte connectoren uit de DMM-serie zijn ontworpen voor zware omstandigheden. Met kenmerken zoals een droge - waterdichte structuur, gesleutelde uitlijning om onjuiste - paring te voorkomen, en vooraf - geassembleerde componenten voor eenvoudig onderhoud, garanderen ze een stabiele werking op lange - termijn in offshore-, marine- en kritische navelstrengtoepassingen.
• Veelzijdigheid en maatwerk
Verkrijgbaar in 13 schaalgroottes, meerdere contactconfiguraties (ondersteunt maximaal 203 contacten) en met opties voor schaalmaterialen (316L roestvrij staal, titaniumlegering) en kabelafsluitmethoden. We bieden ook aangepaste sleutelhoeken (90 graden, 120 graden, enz.) om aan unieke systeemvereisten te voldoen.
• Bewezen prestaties
Bestand tegen hoge druk (tot 140 MPa met geschikte materialen), trillingen (10 Hz - 500 Hz) en schokken (11 ms halve - sinusgolf). Getest en vertrouwd in offshore boorplatforms en onderwatersystemen voor de marine, wat hun duurzaamheid onder extreme omstandigheden bewijst.
• Uitgebreide expertise
Gesteund door - diepgaande kennis van naamgevingsregels voor connectoren, materiaaleigenschappen en technische parameters. Ons team biedt eind - tot - eindondersteuning-van het selecteren van de juiste connectorvariant tot de - verkoopservice-waarborgt een naadloze integratie in uw systemen.
Veelgestelde vragen
Vraag 1: Kunnen de connectoren uit de DMM-serie zowel elektrische als optische signalen verwerken?
A1: Ja! Ze zijn ontworpen voor het overbrengen van elektrische signalen, optische signalen en hybride elektro - optische signalen, waardoor ze ideaal zijn voor geïntegreerde systemen die multi-- signaaltransmissie nodig hebben.
Vraag 2: Hoe selecteer ik de juiste schaalgrootte en contactconfiguratie?
A2: Houd rekening met de ruimtebeperkingen van uw toepassing en de behoeften aan signaaltype/hoeveelheid. Ons team kan u helpen-details te delen, zoals spannings-/stroomvereisten, aantal signalen en installatieomgeving. We begeleiden u bij het gebruik van de 13 shell-groottes en contactconfiguraties (tot 203 contacten).
Vraag 3: Wat is het verschil tussen "Geen PBOF" en "PBOF" in drukweerstand?
A3: "PBOF" verwijst naar olie - vuldrukbalans. Het heeft invloed op de drukweerstand.-Raadpleeg de tabel 'Geschatte drukweerstand'. Shell "G" heeft bijvoorbeeld 110 MPa (geen PBOF) versus 20 MPa (PBOF). Kies op basis van de druk en omgevingsomstandigheden van uw systeem.
Vraag 4: Zijn aangepaste sleutelhoeken moeilijk te bestellen?
A4: Helemaal niet! We bieden aangepaste sleuteling op 90 graden, 120 graden, 150 graden of 170 graden, afhankelijk van de toepassingsbehoeften. Geef bij het plaatsen van de bestelling gewoon de gewenste hoek op, en wij produceren dienovereenkomstig.
Als u geïnteresseerd bent in onzeDMM-serie Droge plug metalen omhulsel foto-elektrische waterdichte connectoren wilt u ontdekken hoe zij de betrouwbaarheid van uw systeem in extreme omgevingen kunnen verbeteren, neem dan vandaag nog contact met ons op. Laten we uw projectvereisten bespreken en de perfecte connectoroplossing vinden!
