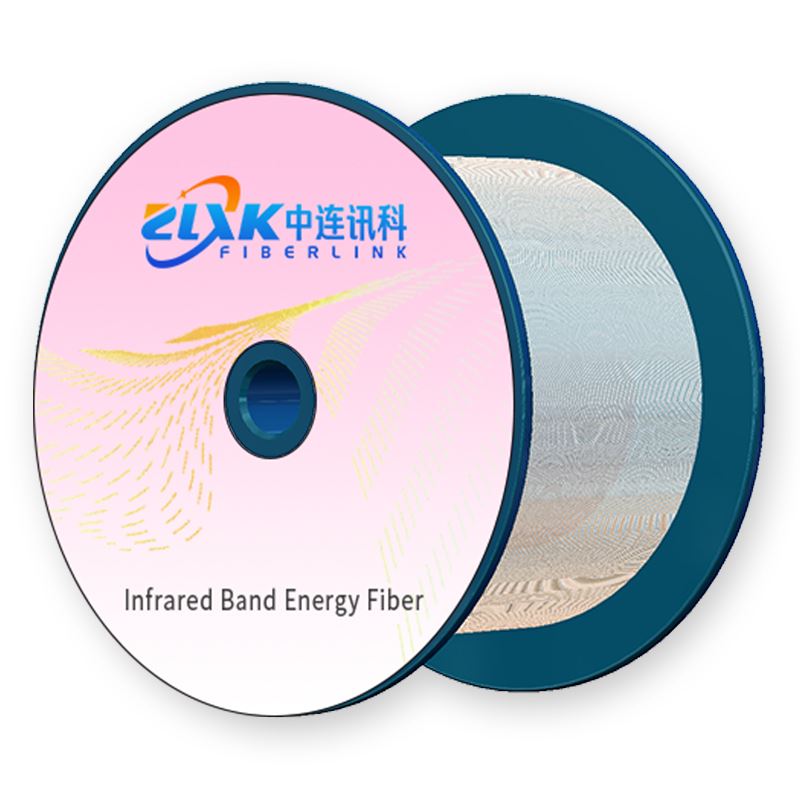

Infraroodband energievezel

Beschrijving

Productbeschrijving

De met kwarts-beklede infraroodenergieoverdrachtsvezel met grote- kerndiameter is stabiel in apparaten en systemen die werken in de zichtbare en nabije- infraroodgolflengten; de kerndiameter van 105-800 μm zorgt voor een hoge koppelingsefficiëntie bij dataverbindingen of andere connectoren, waardoor de kosten van apparatuur en componenten worden verlaagd. De met glas beklede vezelserie met grote kerndiameter heeft een gradiëntstap-brekingsindexverdeling en volledig geoptimaliseerde golfgeleiderstructuurkarakteristieken in de 850 nm- en 1300 nm-vensters met een zeer lage verzwakking en hoge bandbreedte. Deze serie vezels met een grote kerndiameter is verkrijgbaar in verschillende kerndiameters, bekledingsdiameters en numerieke openingen, en kan worden aangepast om aan de behoeften van verschillende toepassingen te voldoen.

Functies

• Grotere vezelkerndiameter zorgt voor efficiëntere koppeling met LED- en laserbronnen
• Effectievere en handigere verbindingen
• Aanpasbaarheid aan een breder scala aan toepassingen met temperatuur- en vochtigheidsvariatie
• Uitstekende stralingsweerstand, betere weerstand tegen vermoeidheid

Toepassingen

• Lasertransmissie met hoge energie
• Communicatie op korte en middellange afstand
• Controle fabrieksautomatisering
• Elektrische signaaloverdracht
• Locomotiefbesturing
• Lasertherapie en chirurgie
• Nabij-infraroodspectroscopietoepassingen
• Optische thermometrie
• Nucleaire stralingsmonitoring

• Lasertransmissie met hoge energie

Typische productspecificatie I
Vezeltype	Kerndiameter (μm)	Bekledingsdiameter (μm)	Coatingdiameter (μm)	Kern-bekleding Concentriciteit Fout (μm)	N.v.t. van vezelkern		Verzwakking (dB/km)	Bedrijfstemperatuur Bereik (graad)	Bewijstestniveau	Commerciële lengte Instellen (km)
SIIR200/220-22/320	105.0±2.0	125.0±1.0	245±10	Kleiner dan of gelijk aan 3,0	0.22±0.02		Kleiner dan of gelijk aan 5,0	-55~85	100	Zorg voor de juiste lengte volgens de behoeften van de klant
SIIR200/220-22/320	200.0±3.0	220.0±2.0	320.0±20	Kleiner dan of gelijk aan 3,0	0.22±0.02		Kleiner dan of gelijk aan 8,0	-55~85	100
SIIR220/242-22/320	220.0±3.0	242.0±2.0	320.0±20	Kleiner dan of gelijk aan 3,0	0.22±0.02		Kleiner dan of gelijk aan 8,0	-55~85	100
SIIR600/660-22/960	105.0±1.5	125.0±1.0	245.0±10	Kleiner dan of gelijk aan 3,0	0.22±0.02		Kleiner dan of gelijk aan 10,0	-55~85	100
Typische productspecificatie Ⅱ
Vezeltype	Kerndiameter (μm)	Bekledingsdiameter (μm)	Coatingdiameter (μm)	Kern-bekleding Concentriciteit Fout (μm)	N.v.t. van vezelkern		Verzwakking (dB/km)	N.v.t. van binnenbekleding	Bewijstestniveau (kpsi)	Commerciële lengte (km)
SIDC135/155-22/320	135.0±2	155.0±1.0	320.0±20	Kleiner dan of gelijk aan 3,0	0.22±0.02		Kleiner dan of gelijk aan 5,0	Groter dan of gelijk aan 0,46	100	Geef de juiste lengte op basis van de behoeften van de klant
SIDC200/220-22/320	200.0±3.0	220.0±2.0	320.0±20	Kleiner dan of gelijk aan 3,0	0.22±0.02		Kleiner dan of gelijk aan 5,0	Groter dan of gelijk aan 0,46	100
SIDC220/242-22/320	220.0±3.0	242.0±2.0	320.0±20	Kleiner dan of gelijk aan 3,0	0.22±0.02		Kleiner dan of gelijk aan 5,0	Groter dan of gelijk aan 0,46	100
Typische productspecificatie Ⅲ
Vezeltype	Kerndiameter (μm)	Bekledingsdiameter (μm)	Coatingdiameter (μm)	Kern-bekleding Concentriciteit		Buigradius op korte-termijn	Buigradius op lange- termijn	Bewijstestniveau (kpsi)	Verzwakking (dB/km)	N.v.t. van vezelkern	OH Inhoud
IR800/880/1100 A22	800±2%	880±2%	1100±50			Groter dan of gelijk aan 88 mm	Groter dan of gelijk aan 172 mm	70Kpsi		0.22±0.02	Lage OH
IR1000/1050-1400	1000±15μm	1050±15μm	1400±50μm	Minder dan of gelijk aan 1%		Groter dan of gelijk aan 115 mm	Groter dan of gelijk aan 230 mm	70Kpsi	Minder dan of gelijk aan 5 dB/km	0.22±0.02	Lage OH
IR1000/1100-1400	1000±15μm	1100±15μm	1400±50μm	Minder dan of gelijk aan 1%		Groter dan of gelijk aan 120 mm	Groter dan of gelijk aan 240 mm	70Kpsi	Minder dan of gelijk aan 5 dB/km	0.22±0.02	Lage OH
