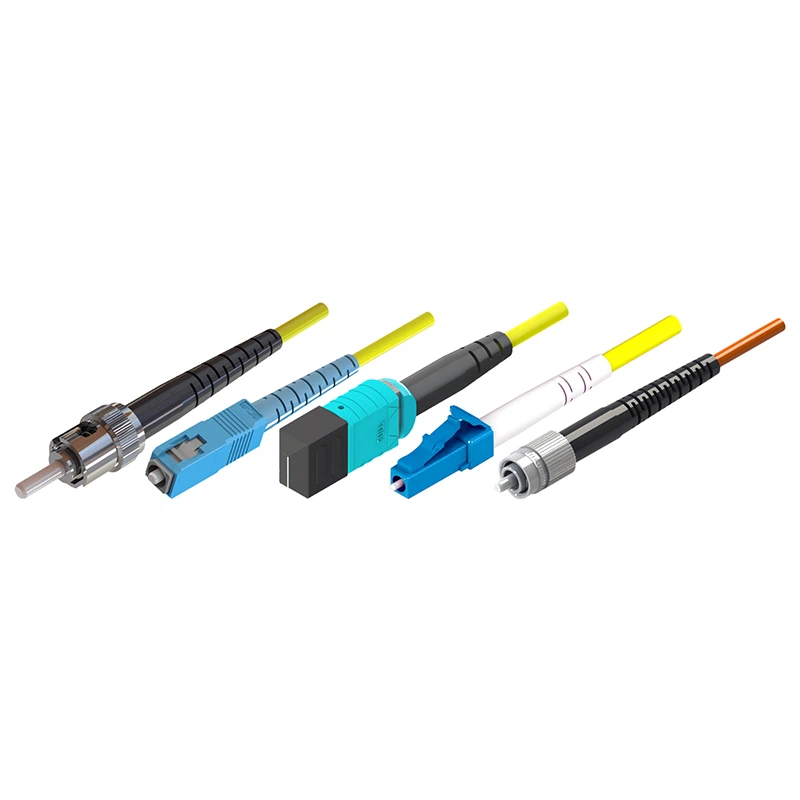

Glasvezel actieve connector

Beweegbare glasvezelconnectoren, ook wel glasvezelpatchkabels genoemd, sluiten precies aan op de twee uiteinden van de vezel met extreem weinig invoegverlies.

Aanvraag sturen

Beschrijving

Productomschrijving

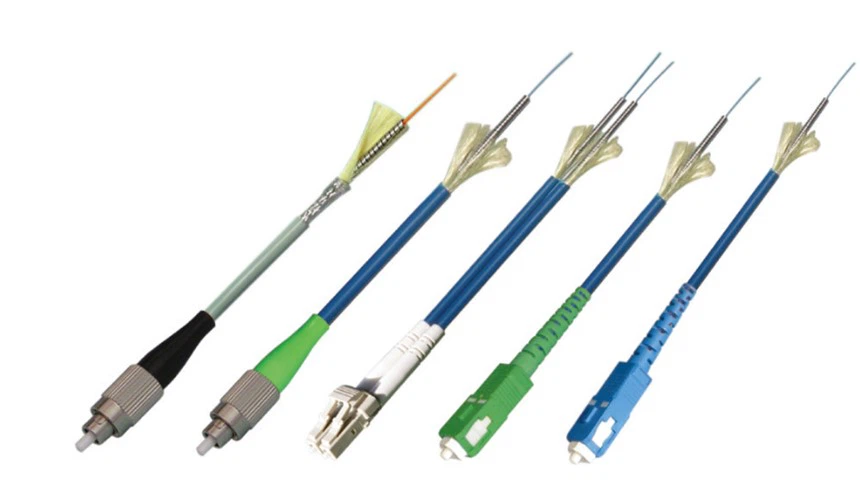

Beweegbare glasvezelconnectoren, ook wel glasvezelpatchkabels genoemd, sluiten precies aan op de twee uiteinden van de vezel met extreem weinig invoegverlies. Glasvezelkabel kan worden voorzien van simplex, duplex, micro duplex en connectoren kunnen worden voorzien van SC/FC/LC/ST/MU/MT-RJ/E2000 etc.

Functies

• Hoge stabiliteit en betrouwbaarheid
• Laag insteekverlies, hoog retourverlies.
• Uitstekende afwerkingsslijpstandaard.
• Naleving van de eindvlakgeometrie
• Verschillende configuraties of aansluitmethoden

Toepassingen

• Telecommunicatie.com
• Kabel TV
• Actieve of passieve apparaatterminals
• Industrieel, medisch en militair
• Gigabit Ethernet

Optische indicatoren

Testobjecten

FC, SC, ST, LC, MU

MT-RJ

Standaard kwaliteit

B-klasse

Superieur

Een cijfer

Invoegverlies (dB)

Kleiner dan of gelijk aan 0.3

(type:0.15）

Kleiner dan of gelijk aan 0.2

(type:0.10）

＜0.5

(herhaalbaarheid)

＜0.55

(herhaalbaarheid)

Retourverlies (dB)

PC Groter dan of gelijk aan 40

APC Groter dan of gelijk aan 50

PC Groter dan of gelijk aan 45

APC Groter dan of gelijk aan 55

＞25

＞35

Milieu- en mechanische eigenschappen

Testproject	Test voorwaarden	Maximale verandering in invoegverlies Max. △IL
Hoge temperatuur	+85^oC, 168h	0.2dB
Temperatuur fietsen	-40 ^oC-+75^oC, 21 cycli, 168 uur	0.2dB
Vochtigheid en warmte (steady state)	75^oC, 95%R.H. 168h	0.2dB
Vochtige warmtecyclus	-10 ^oC~+65^oC, 95%~100%RV 14 cyclus, 168 uur	0.2dB
Trillingen	10 Hz-55Hz, 1,5 mm (pp)	0.1dB
Kromming	0.6-0.9kgf, -90 graad -+90 graad 100 cycli	0.1dB
Draaien	1.5-2.5kgf, 10 keer/min, ±180 graden, 200 keer	0.1dB
Treksterkte	70 -90N, 10min	0.1dB
Vallen	1,5 m, 8 keer	0.2dB
Herhaalbaarheid	10 keer	0.2dB
Uitwisselbaarheid	Willekeurig	0.2dB
Duurzaamheid	>500 keer	0.2dB
Sterkte van het vergrendelingsmechanisme	68,6N, 10min	0.1dB

Opmerking: zie Telcordia GR-326-CORE- of IEC-standaard

MT-RJ:

Testproject	Test voorwaarden	Maximale verandering in invoegverlies Max. △IL
Hoge temperatuur	+60^oC, 96h	0.2 dB
Lage temperatuur	-10^oC, 96h	0.2 dB
Temperatuur fietsen	-10 ^oC-+60^oC, 12 cycli, 96 uur	0.2 dB
Vochtigheid en warmte (steady state)	40^oC, 95%R.H, 96h	0.2 dB
Trillingen	10 Hz-55Hz, 1,5 mm (pp)	0.2 dB
Kromming	0.6kgf, -90 graad -+90 graad 100 cycli	0.2 dB
Draaien	1,5 kgf, 10 keer /min, ±180 graden, 200 keer	0.2 dB
Treksterkte	70N, 10min	0.2 dB
Vallen	1,5 m, 8 keer	0.2 dB
Herhaalbaarheid	10 keer	0.2 dB
Duurzaamheid	>500 keer	0.2 dB
